製品案内

金属製L型自動ストップバルブ付 KLM-AVL型、KLM-AVLS型

耐熱
135℃
耐薬品性
RoHS適合品
有り
<KLM-AVL型>

● 古くからあるタイプのL型オイルゲージに、
          自動ストップバルブ機構を組み込んだオイルゲージです。
● 万一、ゲージ管が破損しても、バルブ機構が
                 自動的に作動し、液体の流出を防ぎます。
● 本体は真鍮、クロムメッキ仕上げ、シールパッキンにフッ素ゴム、
           ゲージ管にはパイレックスガラスを使用しております。


<KLM-AVLS型>

● 本体はSUS304、シールパッキンにテフロン、
           ゲージ管にはパイレックスガラスを使用しております。
● KLM-AVL型と比較して、耐薬品性がさらに向上します。

タイプB

KLM-AVL型

タイプA

オプション

● AVL型は、黒フロート、AVLS型はフロート無しが標準です。
  赤色フロート入りなどの変更をご希望される際はお申し出ください。 (フロート赤色は耐熱性が90℃となります。)
● 屋外等で雨天時に使用する可能性のある場合は特殊キャップを用意しております。(屋外仕様とご指定ください。)
● AVL型は、パッキンをテフロンに変更することができます。

● KLM-AVL型は、Rネジも用意しております(KLM-AVLS型は現在Rネジは製作できません)。

注意事項

※ AVL型は、できるだけ分解しないでご使用ください。やむなく分解された場合は、組立・取扱説明書を参照の上、正しく組み立ててください。

詳細は、お問合せください。

図面・寸法表

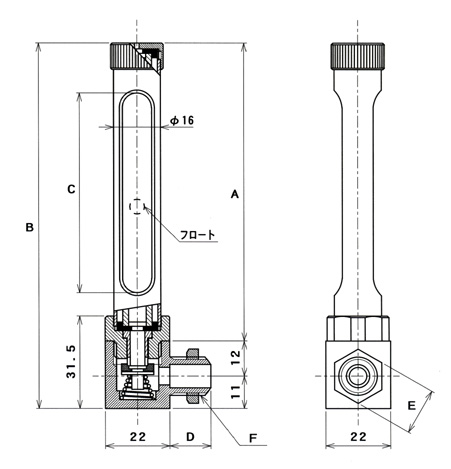

図面表

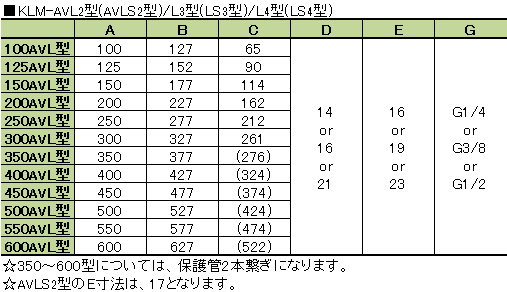

寸法表
