製品案内

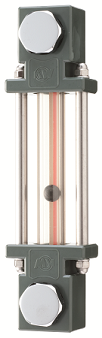

パイプ式オイルゲージDXタイプ KLPD-PS型

耐圧
1.0
MPa

温水
アル
コール
アルカリ性溶液
RoHS適合品
● 温水やアルカリ性溶液、アルコール向けのゲージです。
● 本体とゲージ管にPSF(ポリサルホン樹脂)、パッキン類に
       EPT(エチレンプロピレンゴム)を採用しております。
● 本体は小型と標準型の2種類準備しております。

KLPD-PS型(小型)

タイプC

タイプB

KLPD-PS型

タイプA

オプション

● フロート黒が標準ですが、フロート赤やフロート無しに変更可能です。
● 取付ボルトの材質は真鍮(C3604)が標準ですが、ステンレスボルト(SUS304)も用意しております。
(本体小型はステンレス製が標準となります。)

注意事項

※ 取り付けボルトを締め付ける時、Oリングの位置がズレたり、ネジに食い込んだり、捩れたりすると、油漏れの原因になります。ご注意ください。
※ 取り付けボルトの締め付けトルクは、約2~3N・mです。

詳細は、お問合せください。

図面・寸法表

図面表


寸法表
